在電力系統中，電流互感器的作用是把大電流變成小電流，將連接在繼電器及測量?jī)x器儀表的二次回路與一次電流的高壓系統隔離，并將一次電流變換到5A或1A兩種標準的二次電流值。那么電流互感器接線方式是怎樣的呢？下面小編就分享一下6種不同的電流互感器接線方式，供大家參考學習。
（1）電流互感器第一種接線方式

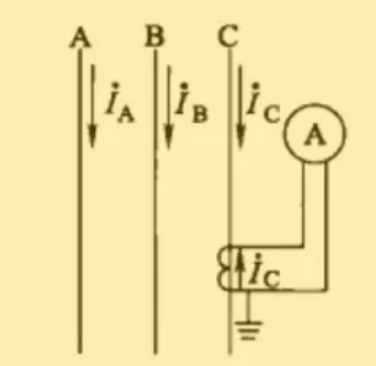

圖1是一臺電流互感器用于單相回路的接線方式，適用于只能測量單相電流和單相功率及保護單相接地短路。
（2）電流互感器第二種接線方式

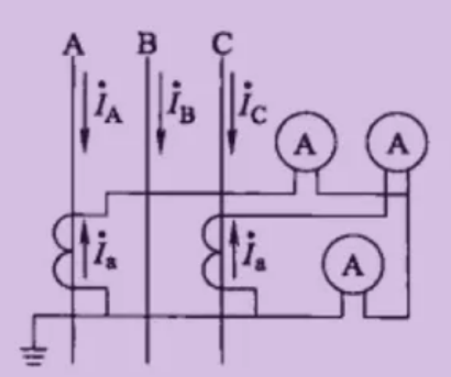

圖2是兩臺電流互感器不完全星形的接線方式，適用于測量三相電流和三相功率及保護相間短路故障。
（3）電流互感器第三種接線方式

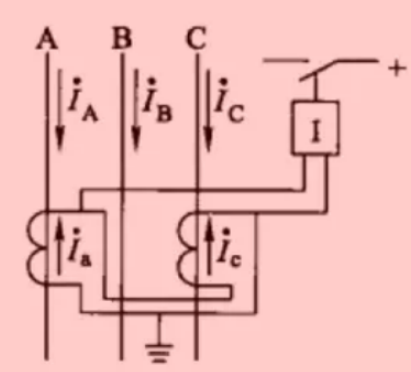

圖3是兩臺電流互感器二相電流差的接線方式，適用于測量一相電流和保護相間短路故障。
（4）電流互感器第四種接線方式

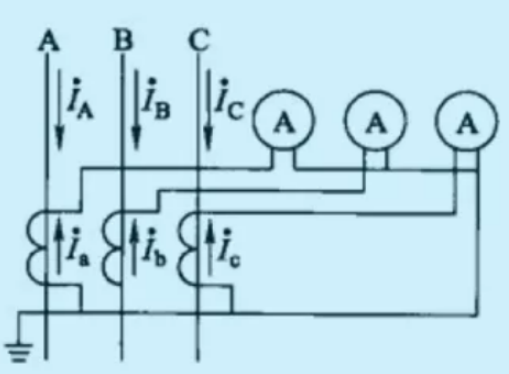

圖4是三臺電流互感器星形接線方式，適用于三相四線制系統測量電流和功率，可保護任何形式的故障。
（5）電流互感器第五種接線方式

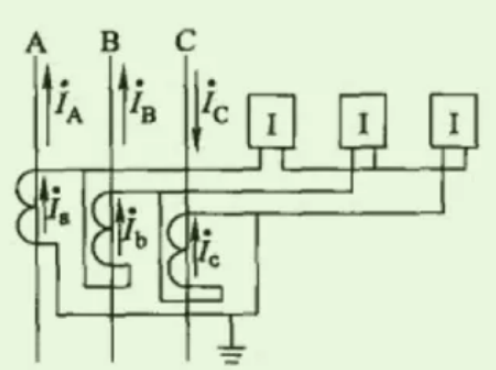

圖5是三臺電流互感器角形接線方式，適用于配合三個電流繼電器保護各種短路故障。
（6）電流互感器第六種接線方式

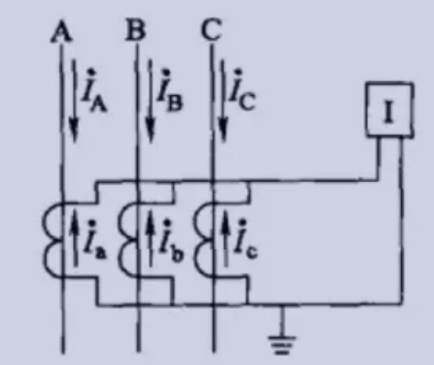

圖6是三臺電流互感器零序保護接線方式，適用于零序接地保護。當然測量零序電流最好的方案還是采用零序電流互感器。
