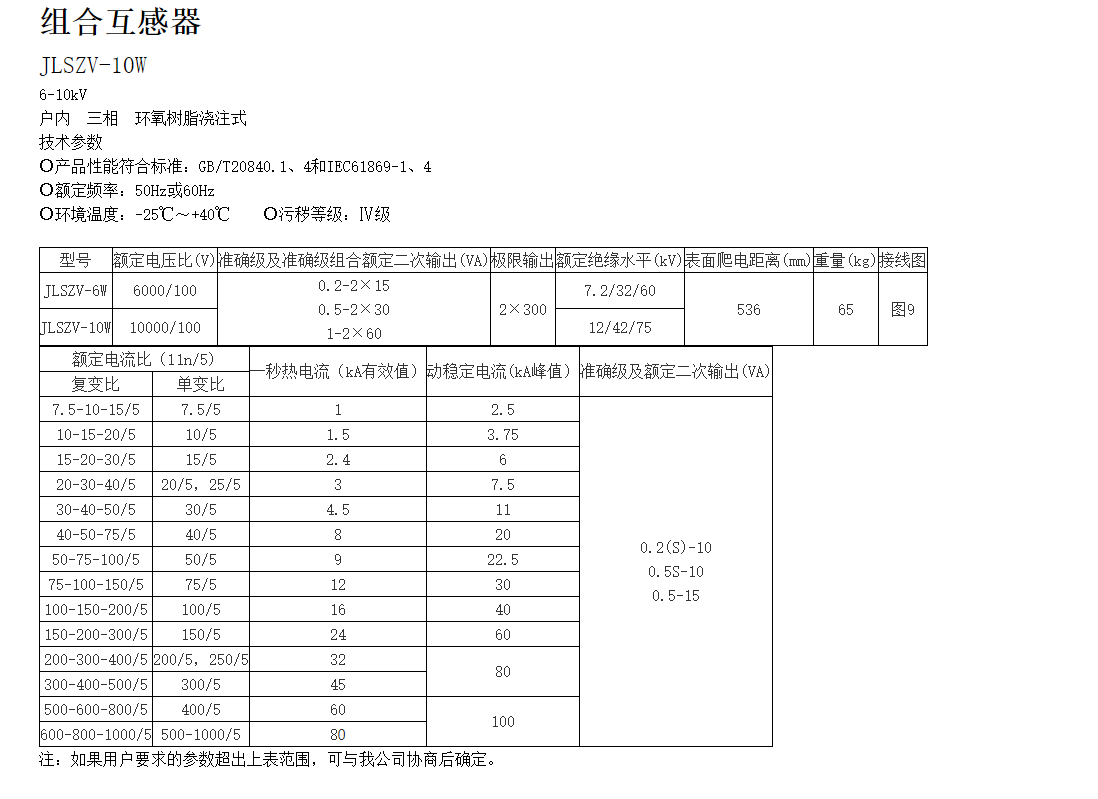

一、技術參數
產品性能符合標準:GB/T20840.1、4和和IEC61869-1、4
額定頻率:50Hz或60Hz
環境溫度:-25℃~+40℃
污穢等級:Ⅳ級
|
型號
|
額定電壓比(V）
|
惟確級及準確級組合額定二次輸出(VA)
|
極限輸出
|
額定絕緣水平
|
表面爬電距離
|
重量
|
接線圖
|
|
JL.SZV-6w
|
6000/100
|
0.2-2×15 0.5-2×30 1-2×60
|
2×300
|
7.2/32/60
|
536
|
65
|
圖9
|
|
JLSZV-10W
|
10000/100
|
12/42/75
|
|
額定電流比（ 11n/5)
|
秒熱電流（kA有效值)
|
動穩定電流(kA峰值）
|
準確級及額定二次輸出(VA)
|
|
復變比
|
單變比
|
|
7.5-10-15/5
|
7.5/5
|
1
|
2.5
|
0.2(S)-10 0.5S-10 0.5-15
|
|
10-15-20/5
|
10/5
|
1.5
|
3.75
|
|
15-20-30/5
|
15/5
|
2.4
|
6
|
|
20-30-40/5
|
20/5，25/5
|
3
|
7.5
|
|
30-40-50/5
|
30/5
|
4.5
|
11
|
|
40-50-75/5
|
40/5
|
8
|
20
|
|
50-75-100/5
|
50/5
|
9
|
22.5
|
|
75-100-150/5
|
75/5
|
12
|
30
|
|
100-150-200/5
|
100/5
|
16
|
40
|
|
150-200-300/5
|
150/5
|
24
|
60
|
|
200-300-400/5
|
200/5，250/5
|
32
|
80
|
|
300-400-500/5
|
300/5
|
45
|
|
500-600-800/5
|
400/5
|
60
|
100
|
|
600-800-1000/5
|
500-1000/5
|
80
|

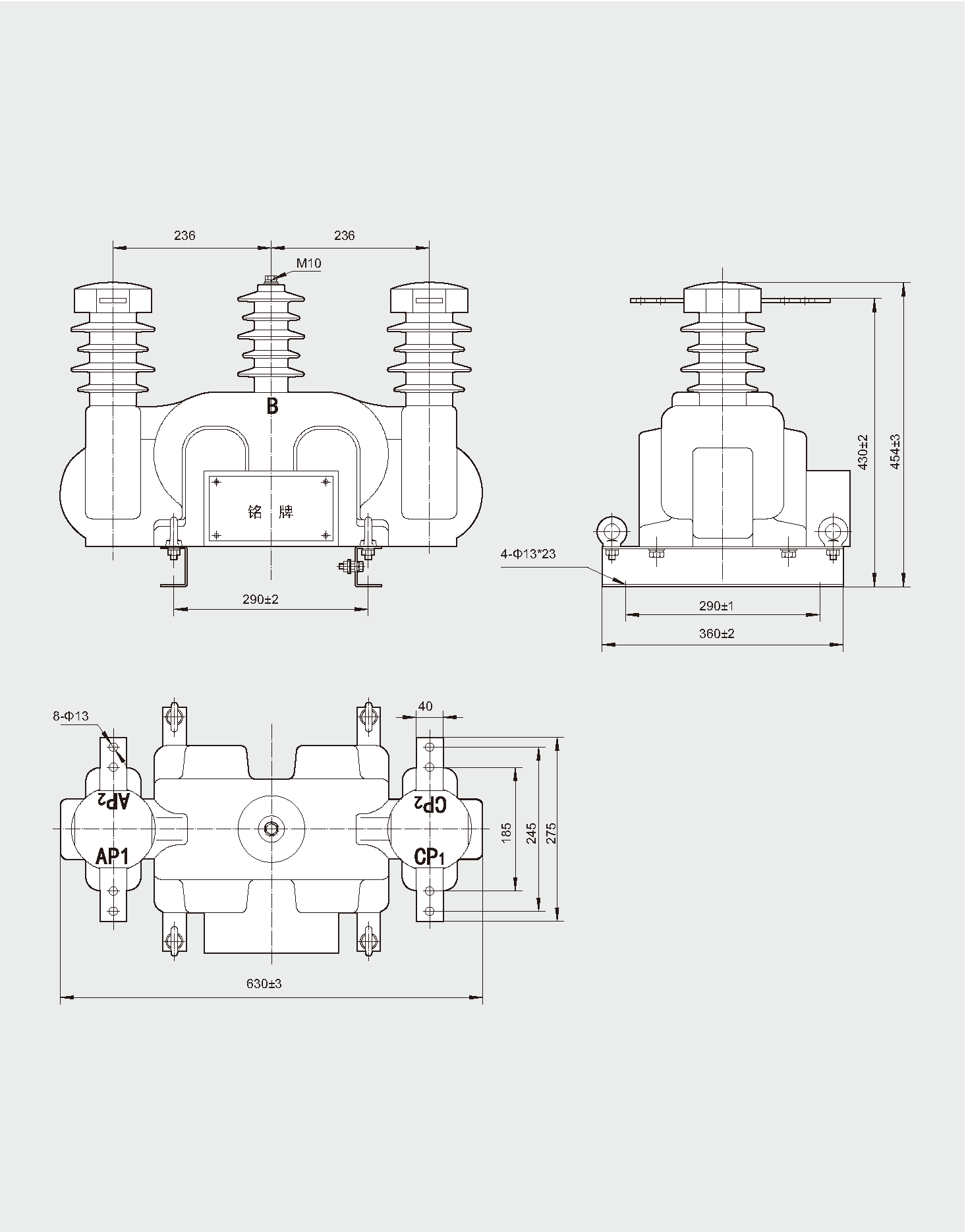

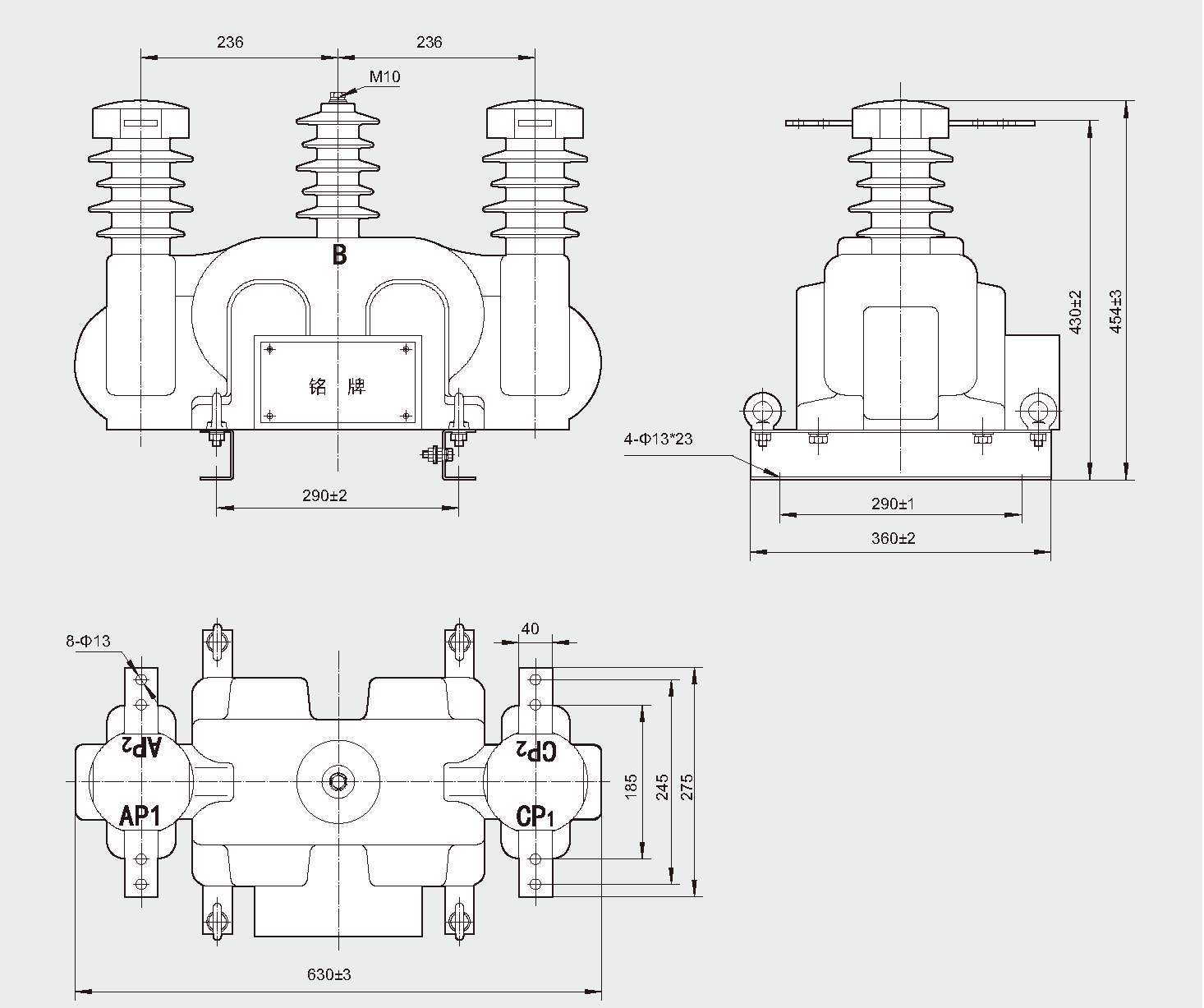

二、尺寸圖
